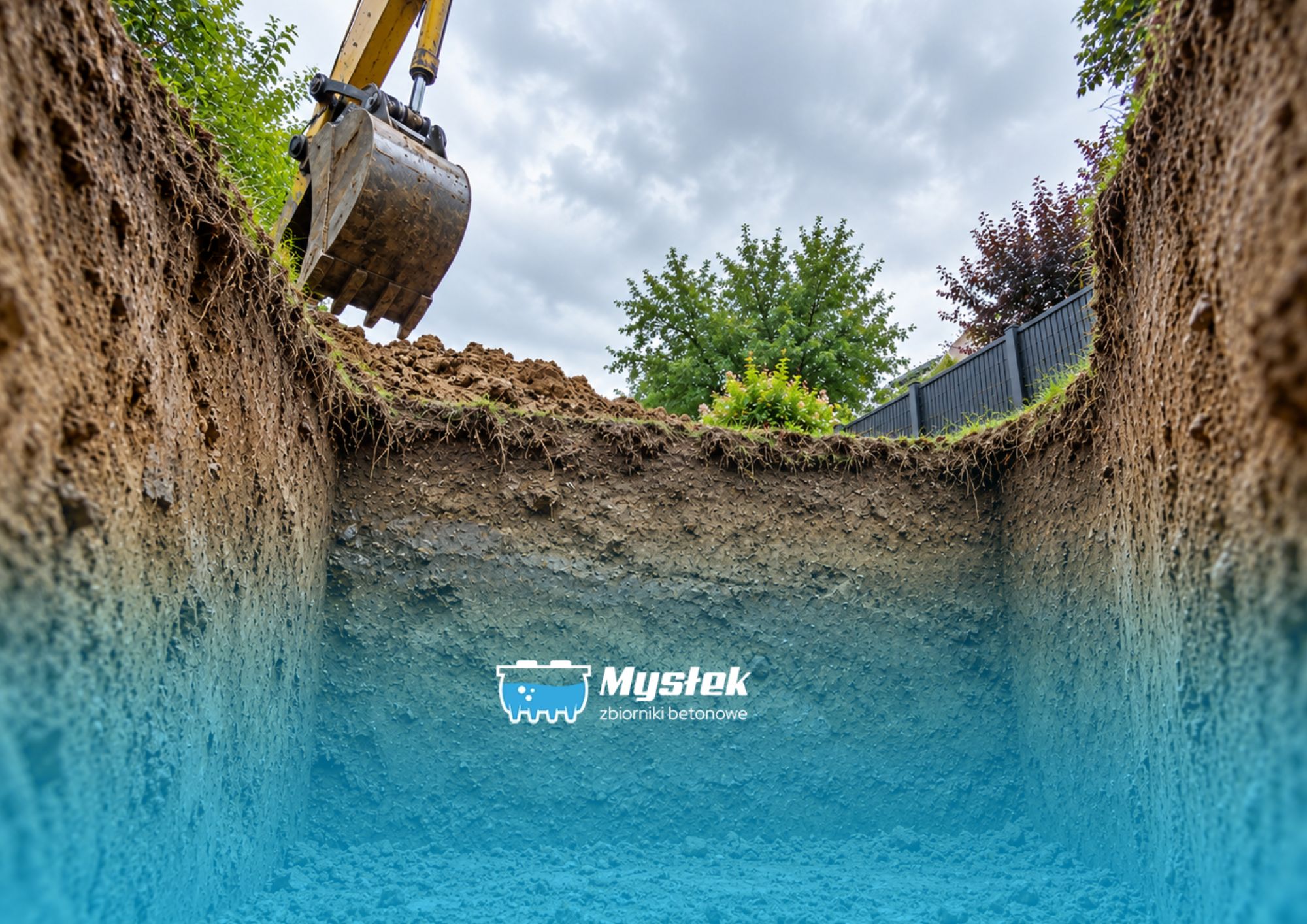

Nie istnieje jedna prawidłowa głębokość montażu szamba betonowego. Zbiornik należy posadowić tak, aby rura kanalizacyjna dochodziła do jego wlotu z odpowiednim spadkiem, a jednocześnie konstrukcja zbiornika, komin i właz były prawidłowo dopasowane do docelowego poziomu terenu. Jak głęboko zakopać szambo betonowe?
Do obliczenia potrzebne są przede wszystkim cztery informacje:
Dopiero po zestawieniu tych wartości można określić rzędną wlotu, poziom dna zbiornika i rzeczywistą głębokość wykopu.
To ważne rozróżnienie, ponieważ w praktyce pojęcia te często są używane zamiennie.
Głębokość rury kanalizacyjnej określa położenie przewodu prowadzącego z budynku.
Głębokość posadowienia (osadzenia) zbiornika określa poziom, na którym znajdzie się jego dno.
Natomiast głębokość wykopu musi dodatkowo uwzględniać sposób przygotowania podłoża pod zbiornikiem.
Dlatego odpowiedź w rodzaju „szambo zakopuje się na 2,5 m” jest niewystarczająca. Dla jednej działki taka wartość może być odpowiednia, a dla innej całkowicie błędna.
Przewód pomiędzy budynkiem a zbiornikiem pracuje grawitacyjnie, dlatego jego spadek musi zapewnić prawidłowy przepływ ścieków.
Nie należy jednak przyjmować jednej wartości niezależnie od średnicy rury i układu instalacji. Materiały techniczne dotyczące przyłączy kanalizacyjnych wskazują przykładowo około 1,5% dla przewodu Ø150 mm, natomiast ostateczny spadek powinien wynikać z projektu i warunków konkretnej instalacji.
W praktyce przy typowych domowych przewodach prowadzących do zbiornika często spotykamy wartości w okolicy 1,5–2%.
Co właściwie oznacza 2%?
2% = 2 cm obniżenia na każdy metr rury.
Dlatego:
| Długość rury | Różnica poziomów przy spadku 2% |
|---|---|
| 5 m | 10 cm |
| 10 m | 20 cm |
| 15 m | 30 cm |
| 20 m | 40 cm |
| 25 m | 50 cm |
Już z tej tabeli widać, dlaczego odległość szamba od domu bezpośrednio wpływa na jego głębokość.
Podstawowy wzór jest prosty:
różnica wysokości = długość rury × spadek
Spadek procentowy trzeba zapisać jako liczbę dziesiętną.
Dla przykładu:
12 m × 0,02 = 0,24 m
Czyli przy rurze długości 12 m i spadku 2% jej wlot do zbiornika znajdzie się 24 cm niżej niż punkt początkowy.
Jeżeli natomiast zastosowano spadek 1,5%:
12 m × 0,015 = 0,18 m
Różnica wyniesie wtedy 18 cm.
Właśnie dlatego kilku centymetrów różnicy w spadku nie warto lekceważyć. Na długiej trasie przekładają się one bezpośrednio na wymaganą głębokość zbiornika.
Załóżmy prostą sytuację:
Na 12 m otrzymujemy:
12 × 2 cm = 24 cm różnicy wysokości.
Wlot do zbiornika powinien więc znaleźć się około:
60 cm + 24 cm = 84 cm poniżej poziomu terenu.
I dopiero teraz możemy przejść do parametrów konkretnego zbiornika.
Standardowe zbiorniki Mysłek 10 m³ mają:
W naszym przykładzie wlot wypada około 84 cm poniżej poziomu terenu.
Jeżeli jego położenie zestawimy z wysokością od dna do wlotu wynoszącą 157 cm:
84 cm + 157 cm = 241 cm
Dno zbiornika wypada więc orientacyjnie około 2,41 m poniżej poziomu terenu.
Do tego należy jeszcze uwzględnić sposób przygotowania podłoża pod zbiornik. W efekcie sam wykop będzie odpowiednio głębszy.
To jest przykład obliczeniowy, a nie uniwersalna instrukcja montażu. Rzeczywiste rzędne należy ustalić dla konkretnego budynku, zbiornika i terenu.
To właśnie takie obliczenie powinno poprzedzać zamówienie koparki.
Wtedy liczenie wyłącznie „centymetrów poniżej ziemi” może prowadzić do błędu.
Załóżmy, że teren przy planowanym zbiorniku znajduje się 40 cm niżej niż przy domu. Jednocześnie przewód na swojej długości obniżył się o 24 cm.
Naturalny spadek terenu częściowo „pracuje więc na nas” i zbiornika nie trzeba zagłębiać względem lokalnego poziomu gruntu tak mocno jak na płaskiej działce.
Odwrotna sytuacja występuje, gdy miejsce montażu znajduje się wyżej niż budynek. W takim przypadku może się okazać, że utrzymanie grawitacyjnego odpływu wymaga bardzo głębokiego posadowienia albo zastosowania innego rozwiązania instalacyjnego.
Dlatego profesjonalnie głębokość najlepiej określać za pomocą rzędnych wysokościowych, a nie jedynie miarką od powierzchni ziemi.
Jeżeli znamy rzędną dolnej części rury wychodzącej z budynku, obliczenie wygląda następująco:
rzędna wlotu do zbiornika = rzędna wyjścia z budynku – spadek na całej długości przewodu
Przykład:
Otrzymujemy:
244,60 – 0,24 = 244,36 m n.p.m.
Wlot zbiornika powinien znaleźć się na rzędnej około 244,36 m n.p.m.
Następnie parametry konkretnego modelu pozwalają wyznaczyć rzędną jego dna.
Ten sposób jest zdecydowanie pewniejszy na działkach ze spadkiem terenu.
Czasami problemem nie jest pojemność, lecz właśnie głębokość.
Standardowy zbiornik Mysłek 10 m³ ma wysokość od dna do wlotu 157 cm. W wersji niskiej jest to 134 cm. Sam korpus ma odpowiednio 175 i 150 cm wysokości.
Dla tej samej rzędnej wlotu oznacza to, że dno niskiego modelu może znaleźć się około 23 cm wyżej.
To może mieć znaczenie m.in. wtedy, gdy:
Nie oznacza to jednak, że niski zbiornik jest automatycznie lepszy. Jest po prostu innym rozwiązaniem konstrukcyjnym, które warto uwzględnić przy obliczaniu rzędnych.
→ Zobacz niski zbiornik betonowy 10 m³
Nie powinno się tego robić bez sprawdzenia konstrukcji zbiornika.
Głębsze posadowienie oznacza większą warstwę gruntu nad płytą, a więc również większe obciążenie konstrukcji. Jeżeli dodatkowo nad zbiornikiem ma powstać podjazd lub będą poruszać się pojazdy, warunki pracy płyty zmieniają się jeszcze bardziej.
Dlatego głębokość trzeba pogodzić z:
Więcej ziemi nad zbiornikiem nie jest neutralne konstrukcyjnie.
Bo właśnie od niego zależy geometria całego montażu.
Jeżeli najpierw wykonamy wykop „na oko”, a dopiero później zmierzymy rurę kanalizacyjną, może się okazać, że:
Dlatego kolejność powinna wyglądać odwrotnie:
wyjście kanalizacji → długość rury → spadek → rzędna wlotu → parametry zbiornika → głębokość wykopu.
To najprostszy sposób, żeby uniknąć późniejszych poprawek.
Obliczona rzędna nie kończy tematu.
PN-EN 1610 obejmuje m.in. zasady wykonywania przewodów kanalizacyjnych układanych w gruncie, natomiast podczas montażu trzeba dodatkowo uwzględniać rzeczywiste warunki wykopu i podłoża.
Znaczenie mają przede wszystkim:
Jeżeli w wykopie pojawia się woda albo grunt jest niestabilny, samo prawidłowe policzenie głębokości nie wystarczy do prawidłowego montażu.
1. Przyjmowanie jednej „standardowej” głębokości.
Każda instalacja ma inne rzędne i odległości.
2. Liczenie od powierzchni istniejącego gruntu zamiast od poziomu docelowego.
Po budowie teren może zostać podniesiony albo obniżony.
3. Nieuwzględnienie spadku działki.
Na pochyłym terenie rzędne są znacznie ważniejsze niż sama głębokość.
4. Zamówienie wykopu przed wyborem konkretnego modelu.
Różne zbiorniki mają inną wysokość i położenie wlotu.
5. Traktowanie spadku 2% jako wartości obowiązkowej w każdej sytuacji.
Spadek powinien odpowiadać średnicy i warunkom hydraulicznym instalacji.
Nie ma jednej uniwersalnej wartości. Głębokość należy obliczyć na podstawie poziomu wyjścia kanalizacji z budynku, długości i spadku rury, rzędnej terenu oraz położenia wlotu w konkretnym zbiorniku.
Spadek 2% oznacza 2 cm różnicy wysokości na każdy metr przewodu. Przy odcinku długości 10 m daje to 20 cm, a przy 20 m – 40 cm.
Nie. Spadek powinien zostać dobrany do średnicy przewodu oraz warunków pracy instalacji. W przypadku typowych przyłączy kanalizacyjnych stosuje się wartości zapewniające prawidłowy przepływ, a nie maksymalne możliwe nachylenie.
Może to być możliwe, ale trzeba sprawdzić konstrukcję zbiornika, płytę oraz obciążenie gruntem. Nie należy samodzielnie zwiększać głębokości bez zweryfikowania parametrów produktu.
Jednym z rozwiązań może być wybór niższego modelu zbiornika. Przykładowo w niskim zbiorniku Mysłek 10 m³ wlot znajduje się 134 cm od dna zamiast 157 cm w wersji standardowej.
Do wstępnego sprawdzenia montażu potrzebujemy:
Na tej podstawie można znacznie dokładniej ustalić poziom wlotu i wymaganą głębokość posadowienia, zamiast wykonywać wykop na podstawie orientacyjnego założenia.
